Simulador de Redes GNS3 para Certificações Cisco

Tempo de leitura: 5 minutos

GNS3Olá pessoal, hoje estamos aqui com uma ótima dica de simulador para aqueles que estão se preparando para algum exame de certificação da Cisco. Vamos falar sobre o GNS3.

Todos conhecem o Packet Tracer, que na minha opinião é um excelente simulador e deve ser utilizado por todos aqueles que estão começando seus estudos ou se preparando para o exame do CCNA.

No entanto, para aqueles que estão estudando para um nível mais avançado o Packet Tracer não atende a todas as necessidades, pois cenários de redes mais complexas não podem ser criados no Packet Tracer.

Em nosso plano de assinatura, tanto nos cursos Cisco como CCNA CCENT ou Simuladores de Redes ensinamos aos nossos alunos e assinantes como tirar o máximo do GNS3 e Packet Tracer para que eles aprendam realmente o que é importante na vida de um profissional da área de Redes.

Então, se você está estudando para algum exame Cisco depois do CCNA quais caminhos pode tomar:

  1. Montar um lab próprio, com equipamentos reais, em sua casa. Para aqueles que possuem uma boa situação financeira até pode ser um bom caminho, mas no final o custo acaba não sendo nada barato.
  2. Procurar por empresas que aluguem laboratórios para estudo. Essa pode ser uma tarefa difícil, pois aqui no Brasil esse tipo de serviço não é muito comum, além da inconveniência de ter que estudar com hora marcada e tempo de acesso limitado.
  3. Essa é a minha preferida – utilizar simuladores de redes como GNS3 e Packet Tracer.

Mas o que é o GNS3?

O simulador GNS3 é um software grátis (isso mesmo, grátis), open source, e que pode ser baixado e utilizado livremente.

O GNS3 funciona com imagens IOS da Cisco reais, que são emuladas através de um programa chamado Dynamips.

Podemos dizer que o GNS3 é a interface gráfica para o Dynamips, que é o programa que faz todo o trabalho pesado de emular os equipamentos utilizando IOS reais da Cisco.

Com sua interface gráfica intuitiva e bem fácil de se utilizar o GNS3 se mostra como uma poderosa ferramenta, capaz de emular redes complexas e que pode ser utilizada por todos aqueles que estejam em busca de uma certificação avançada da Cisco.

DLTEC ACESSO PREMIUM

Entre para nosso grupo de alunos Premium e faça o curso “Simuladores de Redes Online”.

Aprenda como utilizar o GNS3 com várias dicas práticas, exemplos e muito material realmente de valor para sua preparação e estudos.

Clique aqui e saiba mais sobre a DlteC Premium.

O que podemos fazer com o GNS3

De acordo com o website do GNS3 veja algumas das características desse poderoso simulador:

  • Design de topologias de redes complexas
  • Emulação de muitas plataformas de roteadores Cisco router e PIX firewall
  • Simulação de switches ethernet simples, ATM e Frame Relay
  • Conexão da rede simulado com o mundo real
  • Captura de pacotes utilizando o Wireshark

Plataformas Suportadas pelo GNS3

Na lista a seguir citamos algumas das plataformas atualmente suportadas pelo GNS3.

Como você pode notar, podemos utilizar uma grande quantidade de equipamentos para construir topologias complexas com o GNS3.

  • 1710, 1720, 1721, 1750, 1751, 1760
  • 2610, 2610XM, 2611, 2611XM, 2620, 2620XM, 2621, 2621XM, 2650XM, 2651XM, 2691
  • 3620, 3640, 3660, 3725, 3745
  • 7200

Utilizando o Simulador de Redes GNS3

Abaixo mostramos algumas telas do GNS3, apenas para vocês terem uma breve ideia de como é essa ferramenta.

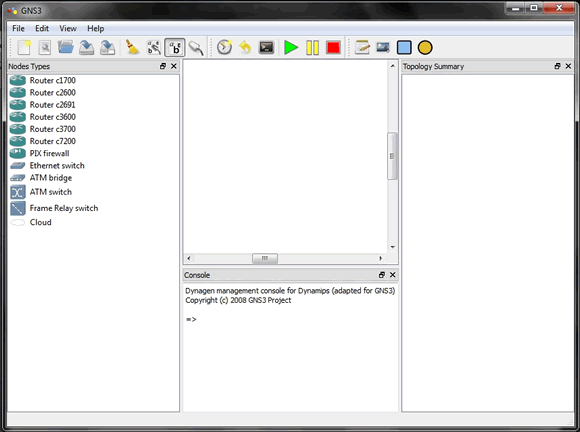

Essa primeira figura mostra a tela inicial do programa.

No lado esquerdo da tela temos todos os equipamentos que poderão ser utilizados. Basta clicar e arrastar para área principal central, onde a topologia será construida.

GNS3

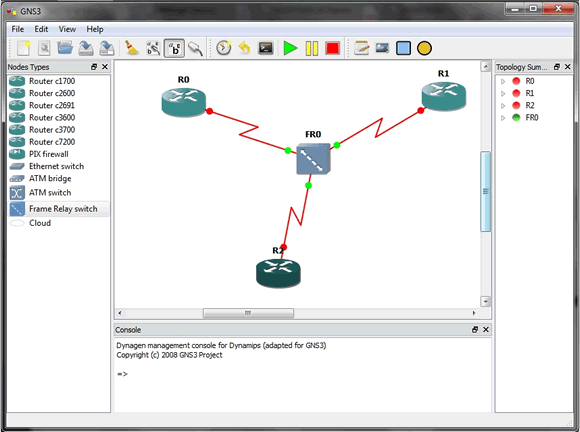

Abaixo temos um breve exemplo de uma topologia com 3 roteadores em uma rede Frame-Relay.

GNS3

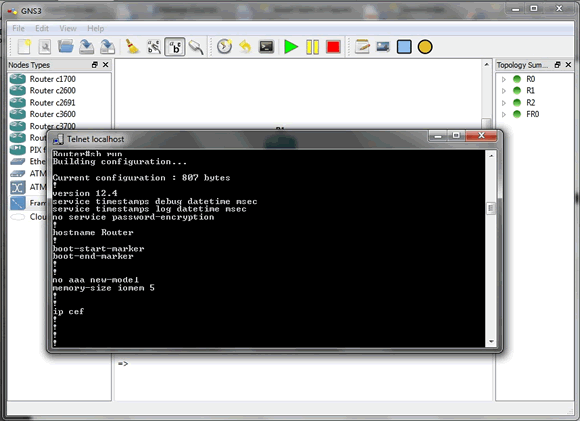

Por último mostramos um saída do comando show run em um dos roteadores.

GNS3

Considerações Finais

Como podemos notar é possível fazer muita coisa com o GNS3.

Você será capaz de montar topologias diversas, com diferentes níveis de complexidade e com as características necessárias para o exame de certificação específico que estiver estudando.

Mas como tudo na vida, temos o lado bom e o lado ruim.

Um dos principais pontos negativos é que você irá precisar de IOS Cisco reais.

O GNS3 não vem com imagens IOS embutidas no simulador, ou seja, você deverá ter disponível os IOS que irá utilizar e informar o caminho da pasta para o GNS3, caso contrário o simulador não irá funcionar.

Para baixar essas imagens diretamente do site da Cisco você deverá possuir uma conta CCO.

É claro que existem outras fontes de onde conseguir imagens IOS da Cisco, mas definitivamente nós não recomendamos essa alternativa.

O recomendado é que você realmente utilize imagens IOS baixadas diretamente da Cisco.

Outro ponto importante é a quantidade de recurso de CPU e memória RAM consumidos ao se utilizar GNS3.

Quanto mais complexa a topologia montada, maior quantidade de memória e CPU será consumida.

Portanto, saiba que para rodar esse simulador será necessário um computador com uma certa robustez.

Portanto é isso aí…utilizem que vale a pena! E em breve vamos postar mais artigos sobre o GNS3 e algumas de suas facilidades.

DLTEC ACESSO PREMIUM

Tenha acesso a todos os nossos materiais de estudo, cursos, technotes, biblioteca virtual e grupo secreto no Facebook. Seja Premium!

Aprenda as tecnologias mais procuradas no mercado de trabalho e prepare-se para as principais certificações de infra de TI do mercado.

Clique aqui para acessar nossa área de membros premium!

Não é membro premium? Clique aqui e saiba mais sobre a DlteC Premium.


Fonte: http://www.trainsignaltraining.com/using-gns3-network-simulator

Sobre Alexei C Tavares

Graduado em Engenharia Eletrônica/Telecomunicações pela UTFPR, é Co-Fundador da DlteC do Brasil e trabalha com Telecomunicações e Redes desde 1997. É autor de livros, tais como Roteadores e Switches - Guia para Certificação CCNA e CCENT - 2a. Edição.

Fique em contato através das redes sociais - Facebook, Google+.

  • http://www.facebook.com/profile.php?id=100001320074711 Jovino Goncalves

    Existem algum simulador de redes CCNA Voice? Com possibilidades de adicionar VIC(Voice Interface Card) ao Roteadores do simulador e simulador o comutador no CO(Centrla Office) das operadoras de telefonia? Pra testar ISDN, E1, T1, com combinacoes de CAS,CCS, Hdb3, R2, etc… ???

  • http://www.dltec.com.br Prof. Marcelo

    Com o GNS3 você consegue simular callmanager express e a parte de gateway H.323 ou SIP, por exemplo, agora os módulos eu não conheço nenhum simulador que tenha E1, FXS, FXO, etc…

    O que eu tenho visto o pessoal fazer é utilizar GNS3 para simular gateway e gatekeeper, swicthes reais e telefones IP reais, ou Cisco IP communicator e call manager rodando em VM.

  • Pingback: ()

  • Rafael Cunha

    Olá, gostei muito da explicação sobre a ferramenta, inclusive como adquirir as imagens para poder usar os roteadores. Infelizmente meu professor não tem muito didática e importante, não desenvolveu muito seu lado humano, :)
    Obrigado Alexei

  • Rafael Cunha

    Olá
    O que significa uma conta CCO?
    Acabei de realizar o cadastro no site da cisco, aonde baixo as imagens IOS para usar no GNS3.

    • http://www.dltec.com.br DlteC do Brasil

       Olá Rafael,

      Para que seu usuário tenha permissão de baixar algum IOS da cisco sua conta (CCO) deve
      estar vinculada com algum contrato, geralmente somente se você trabalha em algum
      parceiro oficial da cisco ou sej comprou algum equipamento da cisco com smartnet é que isso será permitido. Tenha em mente que as
      imagens IOS são um ativo da cisco e custam caro.

      Claro que, conforme comentamos no artigo, existem outras formas de
      encontrar IOS para download. Basta fazer uma pesquisa no google que virão
      algumas alternativas de websites não oficiais onde você encontra links e
      torrents para download. Mas essa não é a forma legal e a DlteC não recomenda
      esse tipo de atitude

  • http://www.facebook.com/souzarm.rogerio Rogerio Marcelino de Souza

    Obrigado pelo artigo.

  • Pingback: ()
