Ferramentas web para configuração de roteador Cisco – CCP e SDM

Tempo de leitura: 4 minutos

Olá caros leitores e alunos da DlteC, hoje vou falar um pouco sobre as ferramentas Web disponibilizadas pela Cisco para facilitar a configuração de  roteador Cisco das linhas 1700/2600/3600, 1800/2800/3800 (ISR-G1) e 1900/2900/3900 (ISR-G2).

Um ponto comum de todas essas ferramentas é que será necessária uma configuração inicial para que os equipamentos possam ser acessados remotamente.

O script abaixo funciona para ambos os softwares, sendo que o usuário para acesso será dltec e a senha dltec123, a qual é a mesma para acesso privilegiado (enable).

Se o comando “crypto key” não funcionar verifique se o IOS suporta criptografia.

hostname dltec
username dltec privilege 15 secret dltec123
enable secret dltec123
ip domain-name teste.com
crypto key generate rsa modulus 1024
ip http server
ip http authentication local
line vty 0 4
login local
transport input telnet ssh

Agora vamos falar um pouco sobre cada um dos softwares e suas facilidades.

Cisco Security Device Manager para Roteador Cisco – SDM

O SDM ou Cisco Security Device Manager é uma ferramenta web para configuração da parte de segurança em um roteador Cisco e é cobrado principalmente no CCNA Security, pois com ele podemos realizar configurações básicas de interfaces, login e também configurações de segurança, tais como firewall, VPN, ACLs, etc.

Cisco SDM para roteador
Cisco SDM para Roteador Cisco
Cisco SDM para roteador
Cisco SDM para Roteador Cisco

Apesar de ter sido descontinuado e em seu lugar ter entrado o Cisco Configuration Professional (CCP) ele ainda cai na prova 640-553 em português, a qual ainda está válida até o momento da publicação desse artigo. Na prática a configuração via o CCP é muito parecida com a via SDM.

No link ao lado você pode ver na prática a utilização do SDM com a demonstração em vídeo realizada por mim em um artigo anterior: clique aqui.

Tanto o SDM quando o próximo software CCP precisam de versões específicas de IOS para funcionar, nem todas as versões suportam essas ferramentas.

A instalação do SDM é recomendada em windows XP SP3 com versões de java específicas, até é possível instalar no windows 7, mas é preciso colocar uma versão antiga do java para que o programa funcione corretamente.

Em nossos cursos parte do nosso plano de assinatura trazemos um passo a passo para configurar cada uma das ferramentas para facilitar a vida dos alunos!

Cisco Configuration Professional para Roteador Cisco – CCP

O CCP é um software para configuração via Web de um roteador Cisco modelo ISR-G1 e ISR-G2 que vai além do seu antecessor o SDM, pois ele permite além das mesmas configurações gerais e de segurança também configurações relativas a parte de Voz (Unified Communications).

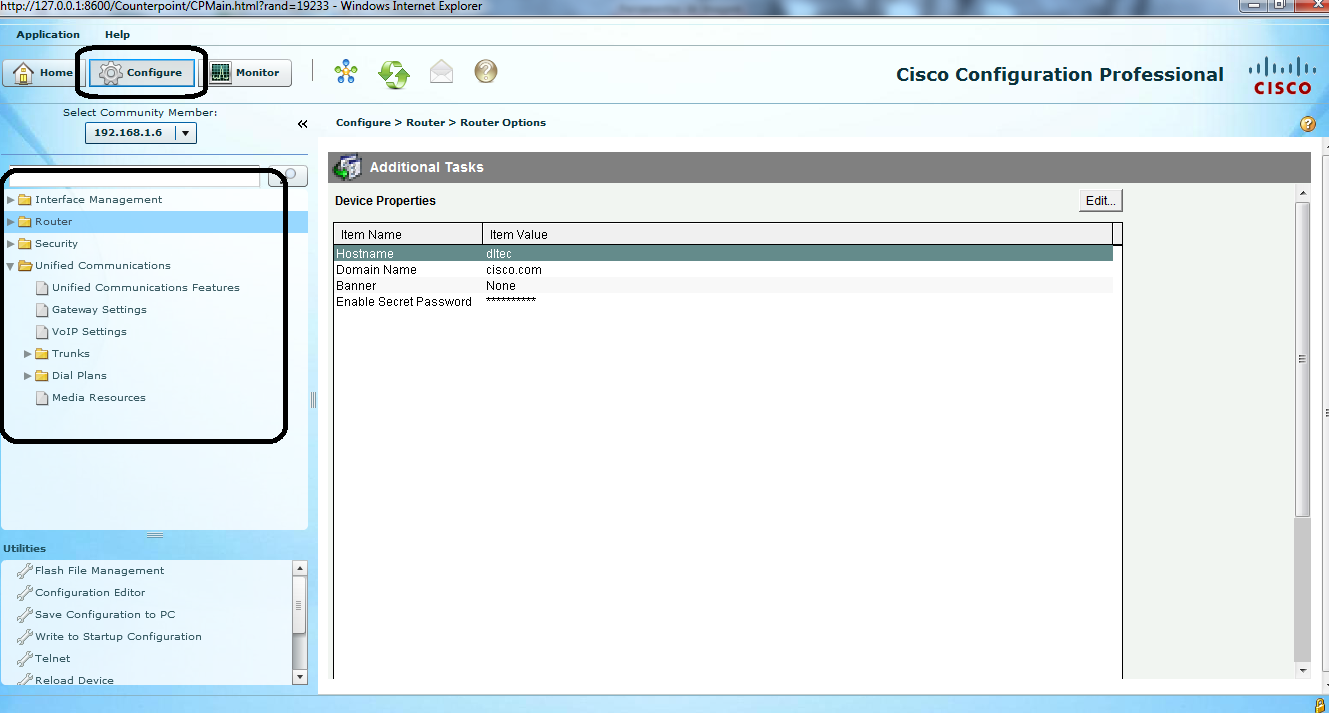

Cisco Configuration Professional
Cisco Configuration Professional

O CCP não tem as limitações do SDM e pode ser instalado no Windows 7, porém até o momento que o curso estava sendo escrito não havia notícias sobre o suporte a Windows 8.

Além disso, não tem restrições quanto a atualizações do Java.

Outro ponto interessante é que existe uma versão expressa (CCP Express) que normalmente vem instalada nos roteadores novos para facilitar a configuração básica, porém para a conexão do computador com o roteador Cisco necessita de uma configuração prévia via CLI, seja para acessar o router com o CCP do seu micro ou o Express que está instalado no roteador.

Atualmente o SDM e CCP não são cobrados no CCNA R&S, porém o CCP pode ser cobrado no CCNA Security e nas provas do CCNA Collaboration.

É possível testar ambos os softwares no próprio computador utilizando o simulador GNS3, porém até o momento no GNS3 a parte de voz não funciona via CCP.

Por hoje ficamos com esses conhecimentos, espero que vocês tenham gostado!

Caso você alguma dúvida, sugestão ou elogio pode deixar sua mensagem na área de comentário no final dessa página, lá embaixo.

Vamos ler e responde a todos!

Até uma próxima!!!

Prof Marcelo Nascimento
